卡片式夾裝式超聲波水表農業灌溉專用T3-1-2-K
2023/3/12 15:26:05??????點擊：

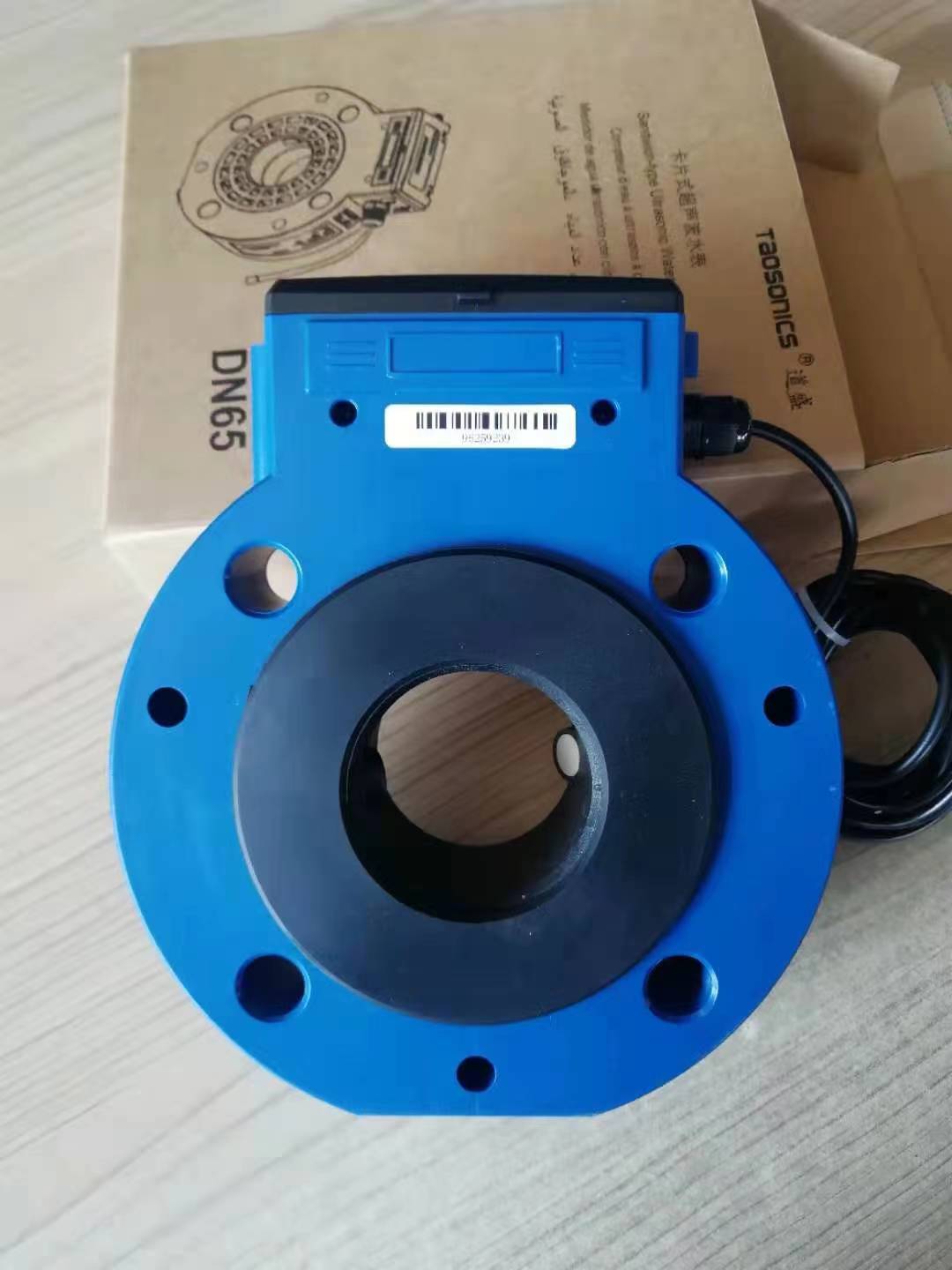

卡片式超聲波水表T3-1-2-k我們也稱之為夾裝式水表?？ㄆ匠暡ㄋ硎遣捎脮r差法測量的技術，依據gb/t778.1-2007。Iso 4064/1：2005等標準研發的一款高度集成的水表。
夾裝式超聲波水表配有線水表，可定制無線水表，比如說家裝nb模塊，GPRS模塊?？梢詫崿F有線或者無線傳輸。水表液晶顯示內容在左上角未安裝的情況下，有三角形代表可恢復性故障標志，如果正常走水的情況下，嘆號消失。滴漏檢測標志如果在不流動的狀態下有細小流水，那么就可以檢測出管道是否有漏水的情況。無線通訊標志當儀表進行傳輸的過程中，需要用到無線通訊。正在通訊標志，當接通通訊模塊連接儀表的485接口后，正常通信的狀態下就可以。閃現小扳手代表永久性的故障。表示儀表硬件故障，無法現場修復。只能返廠維修。電池低警告當儀表應用數年之后，電池的電量在耗盡的狀態下會提示電量低。水流流動方向是兩個前后箭頭標志，當正向流動的時候，向右流動的箭頭會閃現。如果出現逆流向后方指示的箭頭會閃現。水表上方配置紅外通信接口，可以通過紅外線來進行儀表的通訊或者標定。同時儀表的右側有兩個按鍵，采用觸摸式，方便操作。超聲波水表接口有485。和mbus接口。通常485是黃綠標志的信號線。Mbus接口。是紅黑顏色的。在接線的時候一定注意方向不能接錯。
超聲波水表安裝位置，我們在安裝水表的過程中要求只管斷上游大于等于五倍的內直徑，下有大于等于三倍的內直徑。安裝的位置我們可以在管道系統中最低處，以保證網管。垂直向上或者斜向上的流動的直管段也可以安裝。管道的最高點是不可以的，或者水流朝向也是不可以的，這種狀態很容易導致管內有氣泡或者不滿管兒的狀態。
超聲波水表基礎參數精度等級通常我們稱之為二級表。工作壓力一般在1.6M帕。量程比100:1。液晶顯示多行同時顯示九位長累計量，六位長順時量信號強度，電池狀態流向故障，通信狀態等等。供電電池為3.6V4ah鋰電池供電壽命是十年。在除去損耗的狀態下，一般能保持在5~6年左右的應用時間。其儀表的防護等級為IP 68等級。
標定方法
夾裝式超聲波水表配有線水表，可定制無線水表，比如說家裝nb模塊，GPRS模塊?？梢詫崿F有線或者無線傳輸。水表液晶顯示內容在左上角未安裝的情況下，有三角形代表可恢復性故障標志，如果正常走水的情況下，嘆號消失。滴漏檢測標志如果在不流動的狀態下有細小流水，那么就可以檢測出管道是否有漏水的情況。無線通訊標志當儀表進行傳輸的過程中，需要用到無線通訊。正在通訊標志，當接通通訊模塊連接儀表的485接口后，正常通信的狀態下就可以。閃現小扳手代表永久性的故障。表示儀表硬件故障，無法現場修復。只能返廠維修。電池低警告當儀表應用數年之后，電池的電量在耗盡的狀態下會提示電量低。水流流動方向是兩個前后箭頭標志，當正向流動的時候，向右流動的箭頭會閃現。如果出現逆流向后方指示的箭頭會閃現。水表上方配置紅外通信接口，可以通過紅外線來進行儀表的通訊或者標定。同時儀表的右側有兩個按鍵，采用觸摸式，方便操作。超聲波水表接口有485。和mbus接口。通常485是黃綠標志的信號線。Mbus接口。是紅黑顏色的。在接線的時候一定注意方向不能接錯。
超聲波水表安裝位置，我們在安裝水表的過程中要求只管斷上游大于等于五倍的內直徑，下有大于等于三倍的內直徑。安裝的位置我們可以在管道系統中最低處，以保證網管。垂直向上或者斜向上的流動的直管段也可以安裝。管道的最高點是不可以的，或者水流朝向也是不可以的，這種狀態很容易導致管內有氣泡或者不滿管兒的狀態。
超聲波水表基礎參數精度等級通常我們稱之為二級表。工作壓力一般在1.6M帕。量程比100:1。液晶顯示多行同時顯示九位長累計量，六位長順時量信號強度，電池狀態流向故障，通信狀態等等。供電電池為3.6V4ah鋰電池供電壽命是十年。在除去損耗的狀態下，一般能保持在5~6年左右的應用時間。其儀表的防護等級為IP 68等級。
標定方法
在標定的過程中，我們采用的是橫流標定法。橫流標定法是指在設定的流量點上讓標定裝置和被檢測的水表在進入比較穩定的工作狀態后，在相同的時間內測得的流量來進行標定的方法。不同的標定方法造成的誤差是不太一樣的。如果采用啟停法來檢定水表，誤差會相對較大。因為超聲波水表其具有延時性。所以如果用啟停法，在檢定的過程中應盡量的延長標定時間，而且每次開啟持續的時間要大于60秒。持續的時間越短，啟行法引起的誤差就會越明顯。
